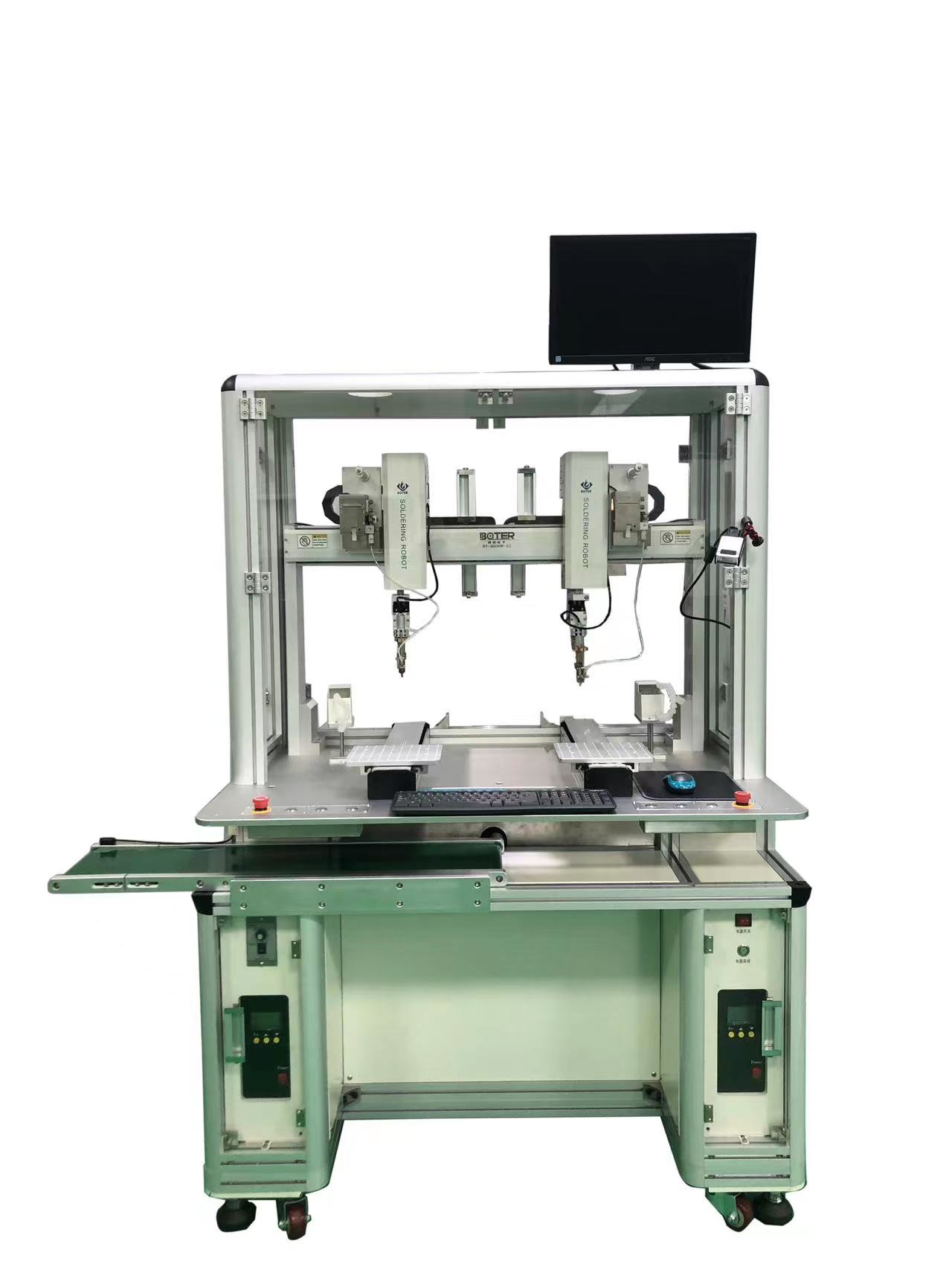

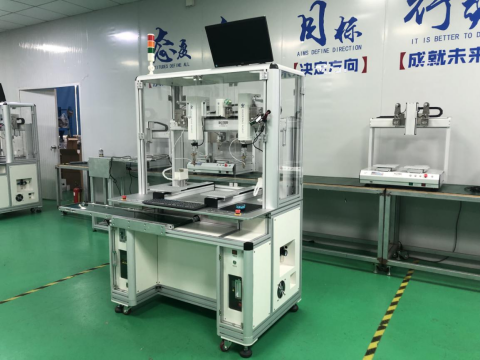

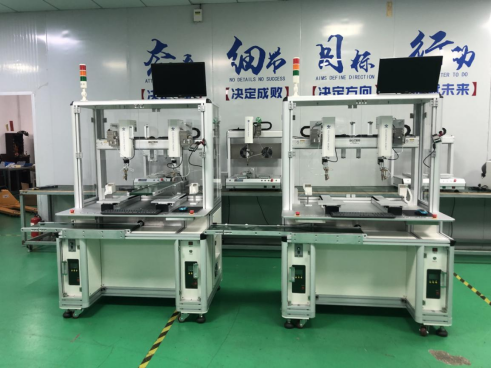

焊锡系统 Soldering system

博泰开发工控PC+运动控制卡

工作行程Working stroke

X1轴 X1 axis

400mm

X2轴 X2 axis

400mm

Y1轴 Y1 axis

400mm

Y2轴 Y2 axis

400mm

Z1轴 Z1 axis

100mm

Z2轴 Z2 axis

100mm

R1轴 R1 axis

360°

R2轴 R2 axis

360°

移动精度Movement accuracy

XYZ轴 XYZ axis

±0.02mm

R轴 R axis

±0.02°

传动方式 Transmission mode

步进电机+上银直线导轨

传动负载 Transmission load

X Y Z R 轴10KG

运动速度 Movement speed

XY max:800mm/s  Z max:500mm/s  R max:200mm/s

温度控制 Temperature control

高频涡流发热 200℃~600℃ 任意设定

温控精度 Temperature accuracy

±3℃ 静止环境

温控功率 Temperature power

150W or 300W or 600W  （可选配）

送锡机构 Tin feeder

步进电机+滚轮压送

送锡线径 Tin wire diameter

兼容0.4~1.2线径

送锡精度 Tin feeding accuracy

±0.05 mm

程式容量 Program memory

999组  每组3666点

传感器 Sensor

欧姆龙 OMRON

开关电源 DC Power Supply

明纬MEAN WELL DC24V 350W

气动元件 Pneumatic components

亚德客 AIRATC

作业环境 Working environment

温度0-40℃  湿度 20%-90%

气源输入 Air input

0.3~0.6Mpa

输入电源 Power input

AC 220V  1500W

机器重量 Machine weight

150KG

外形尺寸 Dimensions

800X1200X1750mm  长 宽 高
